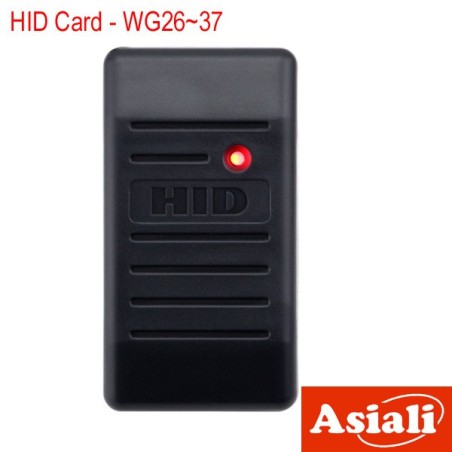

เครื่องอ่านบัตร HID สำหรับระบบควบคุมการเข้าออก (RS232/485, WG26-37)
฿1,859.81
฿1,859.81 Pcs
Tax excluded
เครื่องอ่านบัตร HID เป็นอุปกรณ์ควบคุมการเข้าออกที่หลากหลาย ออกแบบมาสำหรับใช้งานกับบัตร HID รองรับรูปแบบเอาต์พุตหลายแบบ รวมถึง Wiegand (WG26-37), RS232 และ RS485 ทำให้สามารถใช้งานร่วมกับระบบควบคุมการเข้าออกได้หลากหลาย คุณสมบัติหลักประกอบด้วย:
- ระยะการอ่าน: 3-10 ซม.
- ความถี่ในการทำงาน: 125 KHz
- เวลาในการอ่านบัตร: 0.2 วินาที
- ความจุในการเก็บข้อมูล: 10,000 บัตร
- ออกแบบกันน้ำสำหรับการใช้งานภายนอก
- โครงสร้างวัสดุ ABS
- ทนไฟและป้องกันการรบกวนจากโลหะ
- ไฟ LED แสดงสถานะสองสีและเสียงบัซเซอร์ชัดเจน
- ระยะการส่งข้อมูลไกล (สูงสุด 1200 ม. สำหรับ RS485)
อุปกรณ์นี้เหมาะสำหรับการติดตั้งทั้งภายในและภายนอกอาคาร นำเสนอโซลูชันการรักษาความปลอดภัยที่แข็งแกร่งสำหรับธุรกิจและองค์กรที่ต้องการติดตั้งหรืออัพเกรดโครงสร้างพื้นฐานการควบคุมการเข้าออกของพวกเขา
Security policy
Delivery policy
Return policy
# เครื่องอ่านบัตร HID สำหรับระบบควบคุมการเข้าออก (RS232/485, WG26-37)
## ภาพรวมผลิตภัณฑ์
เครื่องอ่านบัตร HID เป็นอุปกรณ์ควบคุมการเข้าออกที่หลากหลาย ออกแบบมาสำหรับใช้งานกับบัตร HID รองรับรูปแบบเอาต์พุตหลายแบบ รวมถึง Wiegand (WG26-37), RS232 และ RS485 ทำให้สามารถใช้งานร่วมกับระบบควบคุมการเข้าออกได้หลากหลาย
## คุณสมบัติหลัก
- รองรับบัตร HID
- รูปแบบเอาต์พุตหลายแบบ: Wiegand (WG26-37), RS232, RS485
- ระยะการอ่าน: 3-10 ซม.
- การใช้พลังงาน: 60W
- ความถี่ในการทำงาน: 125 KHz
- เวลาในการอ่านบัตร: 0.2 วินาที
- ความจุในการเก็บข้อมูล: 10,000 บัตร

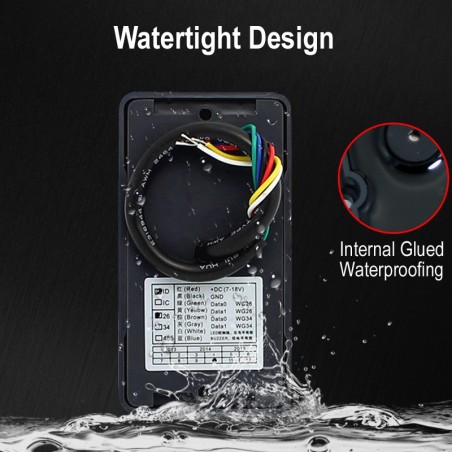

- ออกแบบกันน้ำสำหรับการใช้งานภายนอก
- โครงสร้างวัสดุ ABS
- ทนไฟและหน่วงไฟ
- ป้องกันการรบกวนจากโลหะ
- รองรับรูปแบบบัตรหลายแบบ (WG26-37)
- เสียงบัซเซอร์ชัดเจนและดัง
- ไฟ LED แสดงสถานะสองสี (แดง/น้ำเงิน และเขียว)
- ประสิทธิภาพสูงในอุณหภูมิสุดขั้ว

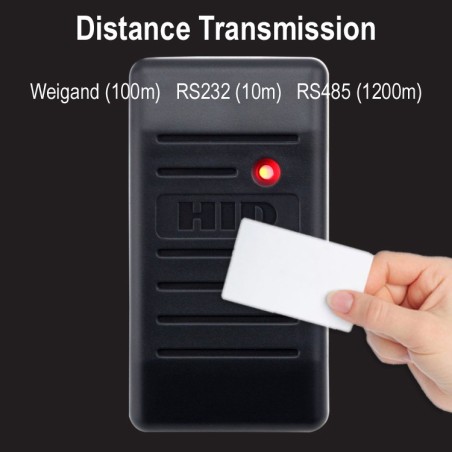

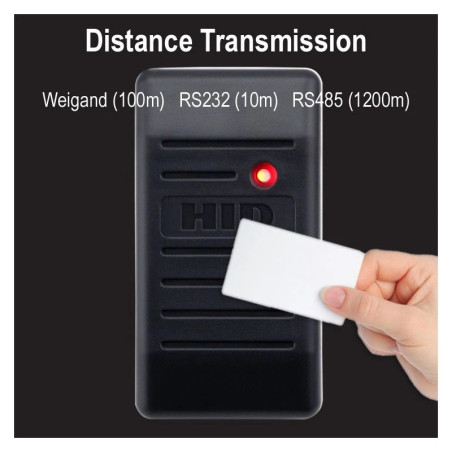

- ระยะการส่งข้อมูลไกล (Wiegand: 100ม., RS232: 10ม., RS485: 1200ม.)
## ข้อมูลทางเทคนิค
- อุณหภูมิการทำงาน: -25°C ถึง 70°C
- แรงดันไฟฟ้าในการทำงาน: DC 9-16V
- ความชื้นในการทำงาน: 10% ถึง 90%
- ประเภทบัตร: HID
- วิธีการเข้าถึง: รูดบัตร
- ความถี่ในการอ่านบัตร: 125 KHz
- วัสดุตัวเครื่อง: PVC พร้อมการเติมเรซินสีดำเพื่อกันน้ำ
## การติดตั้งและการเดินสายไฟ
คำอธิบายผลิตภัณฑ์รวมถึงคำแนะนำโดยละเอียดสำหรับการติดตั้งและแผนผังการเดินสายไฟสำหรับการเชื่อมต่อแบบต่างๆ (Wiegand, RS485, RS232)
## หลักการทำงาน
เอกสารให้คำอธิบายทีละขั้นตอนว่าเครื่องอ่านบัตรมีปฏิสัมพันธ์กับบัตร HID และประมวลผลข้อมูลอย่างไร
## หมายเหตุและข้อควรระวัง
มีข้อพิจารณาที่สำคัญสำหรับการติดตั้งและการใช้งาน รวมถึงคำแนะนำสำหรับการเดินสายไฟ ตำแหน่งการติดตั้งที่เหมาะสม และปัญหาการรบกวนที่อาจเกิดขึ้น
-
# เครื่องอ่านบัตร HID - คำอธิบายแผนผังการเดินสายไฟ ## การเชื่อมต่อแบบ Wiegand (WG26-37) สำหรับการเชื่อมต่อเครื่องอ่านบัตร HID กับแผงควบคุมการเข้าออกโดยใช้โปรโตคอล Wiegand: - สายสีแดง: DC12V (แหล่งจ่ายไฟบวก) - สายสีดำ: GND (กราวด์) - สายสีเขียว: D0 (ข้อมูล 0) - สายสีขาว: D1 (ข้อมูล 1) - สายสีน้ำเงิน: LED (ควบคุม LED) - สายสีเหลือง: BEEP (ควบคุมเสียงบัซเซอร์) ## การเชื่อมต่อแบบ RS485 สำหรับการเชื่อมต่อเครื่องอ่านบัตร HID กับคอมพิวเตอร์หรือตัวควบคุมโดยใช้ RS485: - สายสีแดง: DC12V (แหล่งจ่ายไฟบวก) - สายสีดำ: GND (กราวด์) - สายสีเขียว: 485+ (RS485 บวก) - สายสีขาว: 485- (RS485 ลบ) ## การเชื่อมต่อแบบ RS232 สำหรับการเชื่อมต่อเครื่องอ่านบัตร HID กับคอมพิวเตอร์หรือตัวควบคุมโดยใช้ RS232: - สายสีแดง: DC12V (แหล่งจ่ายไฟบวก) - สายสีดำ: GND (กราวด์) - สายสีเขียว: RX (รับข้อมูล) ## หมายเหตุสำคัญ: 1. สำหรับการเชื่อมต่อแบบ Wiegand แนะนำให้ใช้สายเกลียวคู่แบบมีชีลด์ 8 แกน สาย Data1 และ Data0 ควรเป็นคู่เกลียว ความยาวสายสูงสุดไม่ควรเกิน 100 เมตร 2. ชีลด์ของสายควรเชื่อมต่อกับ GND ของตัวควบคุม 3. หากไม่ต้องการการตอบสนองของ LED สำหรับบัตรที่ถูกต้อง สามารถปล่อยสาย LED ไว้โดยไม่ต้องเชื่อมต่อ เช่นเดียวกัน หากไม่ต้องการการตอบสนองของเสียงบัซเซอร์สำหรับบัตรที่ไม่ถูกต้อง สามารถปล่อยสาย BEEP ไว้โดยไม่ต้องเชื่อมต่อ 4. สำหรับการเชื่อมต่อแบบ RS485 ระยะทางการส่งข้อมูลสูงสุดสามารถไปถึง 1200 เมตร 5. สำหรับการเชื่อมต่อแบบ RS232 ระยะทางการส่งข้อมูลสูงสุดโดยทั่วไปจำกัดอยู่ที่ประมาณ 10 เมตร 6. ตรวจสอบให้แน่ใจว่ามีการหุ้มฉนวนและเชื่อมต่อสายทั้งหมดอย่างเหมาะสมเพื่อป้องกันการลัดวงจรหรือการอ่านที่ไม่ถูกต้อง 7. แนะนำให้อ้างอิงคู่มือเฉพาะของแผงควบคุมการเข้าออกหรือระบบโฮสต์ของคุณสำหรับข้อกำหนดหรือข้อควรพิจารณาในการเดินสายเพิ่มเติม
